As unidades transmissoras operam em frequências específicas. Na transmissão multiponto, onde há mais de uma unidade transmissora, cada uma delas pode ser selecionada pela unidade receptora de forma manual através de chave no painel, ou de forma automática sequencial, cuja temporização pode ser reprogramada pelo usuário

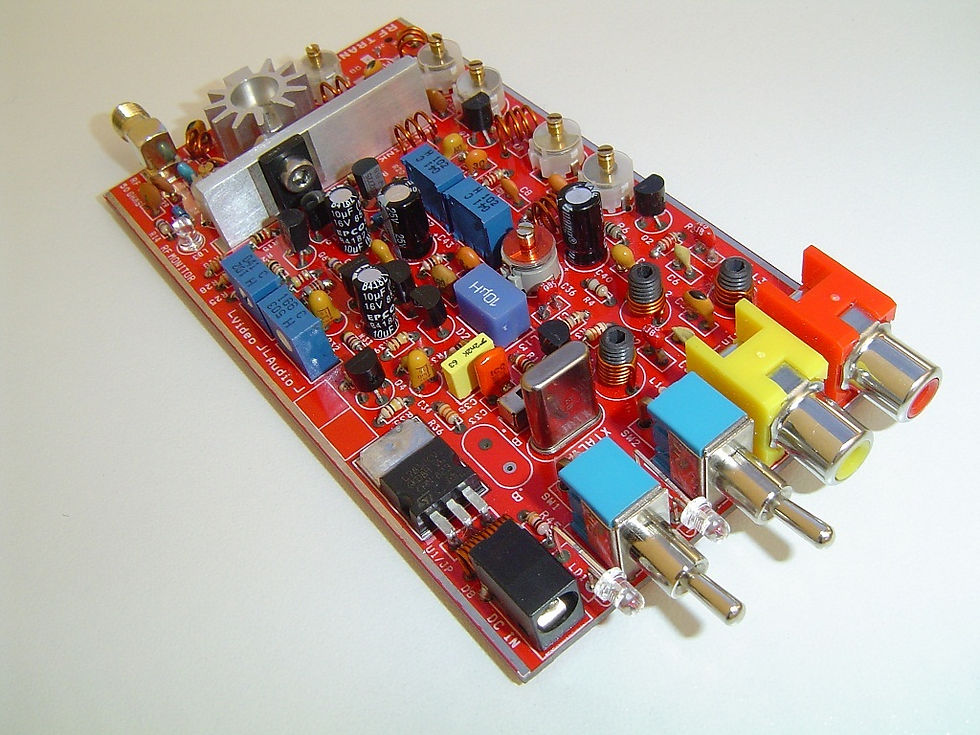

Uma unidade transmissora envia vídeo no padrão NTSC. O áudio em 1 canal é modulado em FM com desvio de portadora de 25KHz. (Padrão TV) A portadora em UHF tem frequência controlada por cristal e é irradiada com potência de 2 watts.

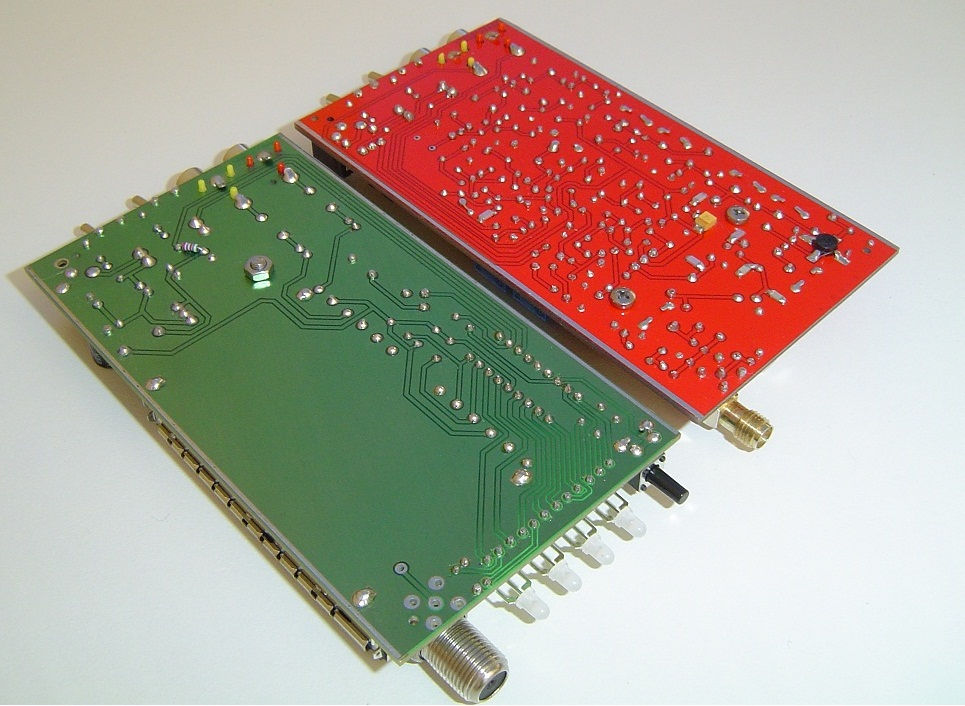

O "Ground Plane" nas placas de circuito impresso favorecem o bom desempenho em altas frequências.

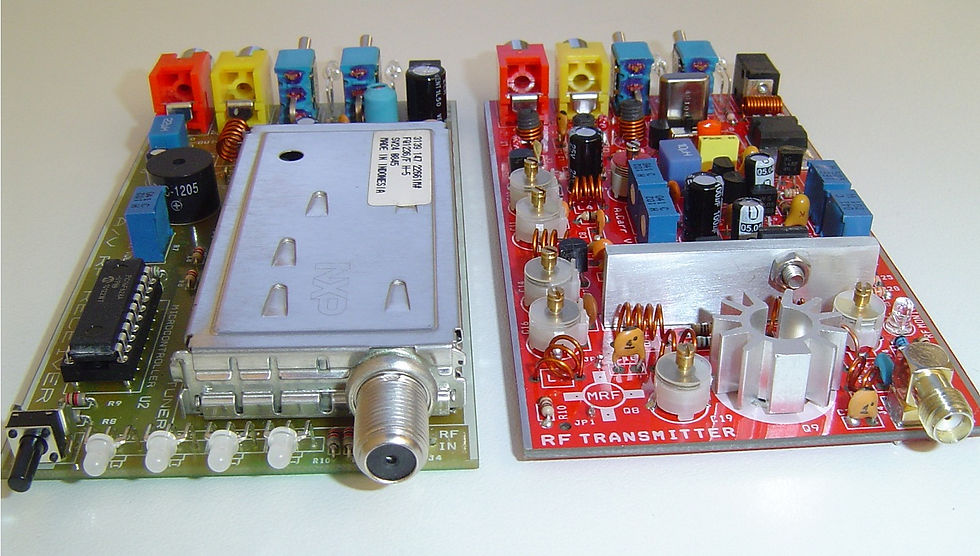

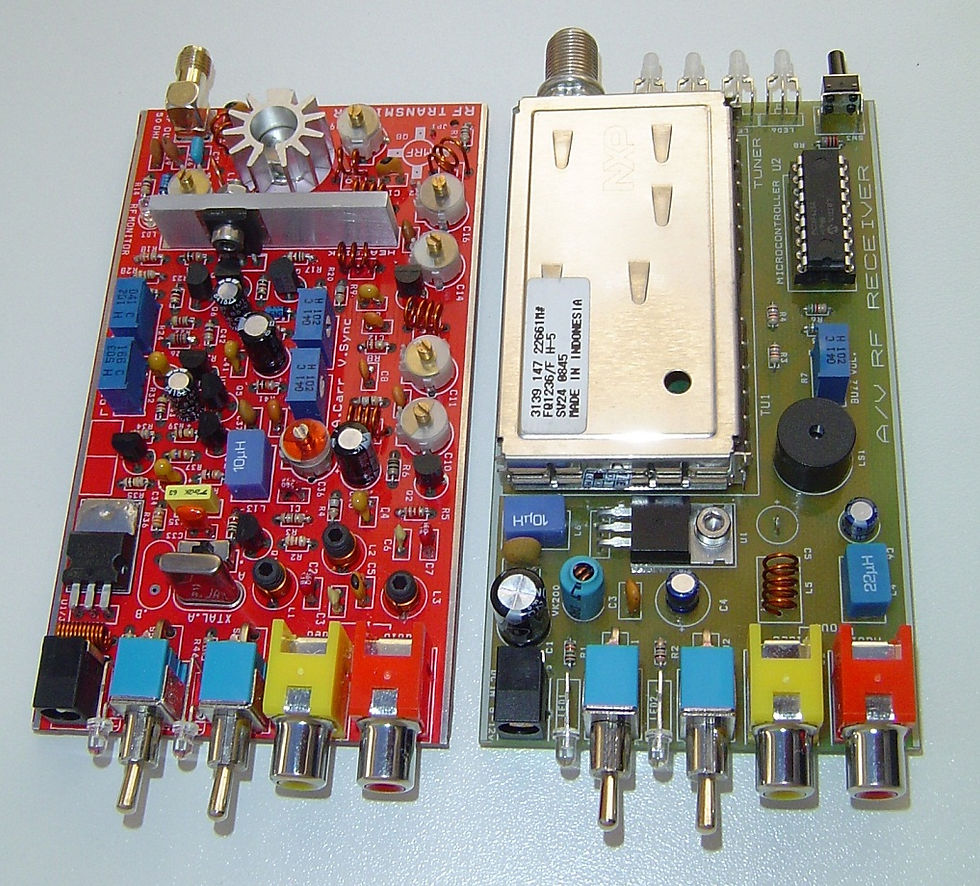

Ambas as unidades trazem conectores de vídeo e áudio do tipo RCA e entrada de alimentação por conectores P4/J4. A unidade transmissora tem saída de RF através de conector SMA, enquanto a receptora tem entrada de sinal por conector F

No receptor há 2 modos de trabalho e 2 modos de programação

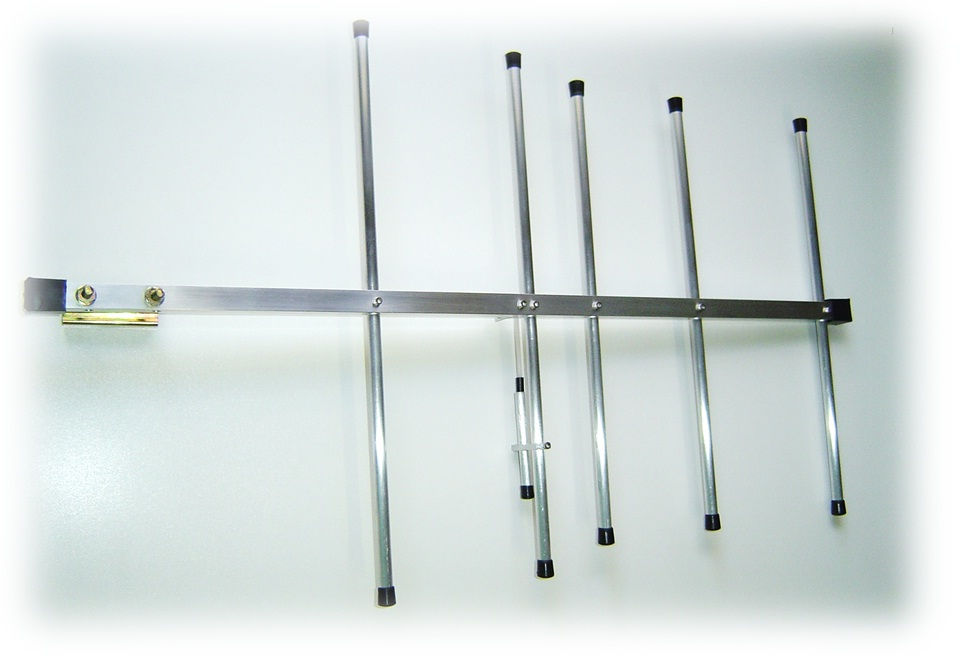

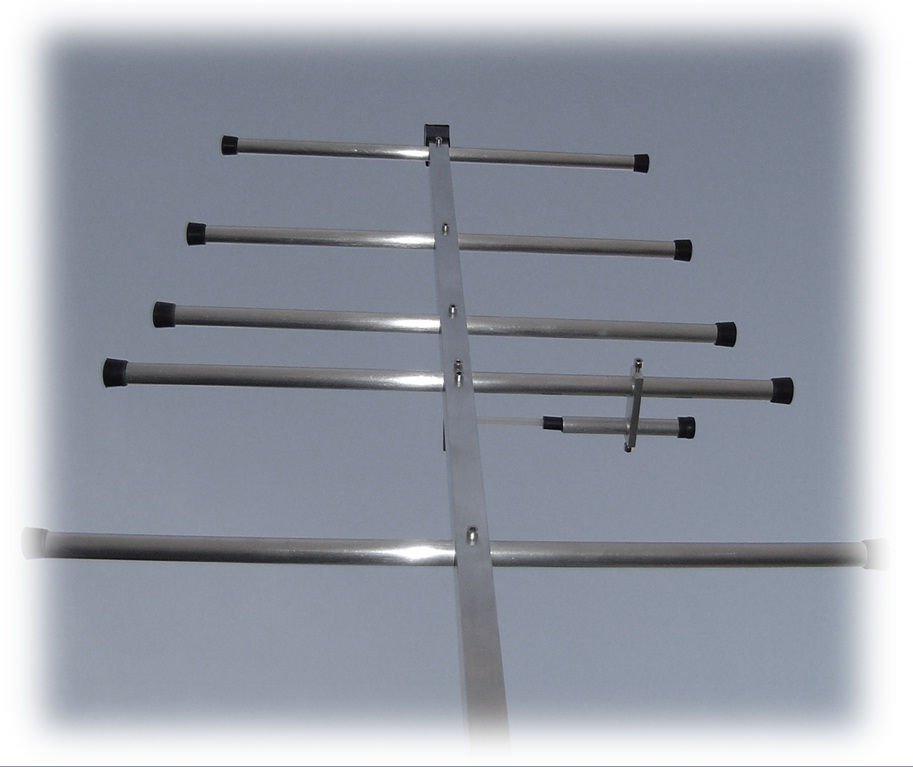

As antenas direcionais Yagi-Uda ampliam a área de cobertura das transmissões. Podem ser instaladas em polarização horizontal ou vertical São produzidas em alumínio de excelente qualidade em aparência, resistência mecânica e propriedades elétricas. O alcance médio das transmissões em linha de visada, quando não há obstáculos entre as antenas transmissora e receptora, é de cerca de 3KM.

3 elementos diretores 1 elemento ativo 1 elemento refletor

Abraçadeiras reforçadas permitem uma firme instalação
